Outil extruder
Hello

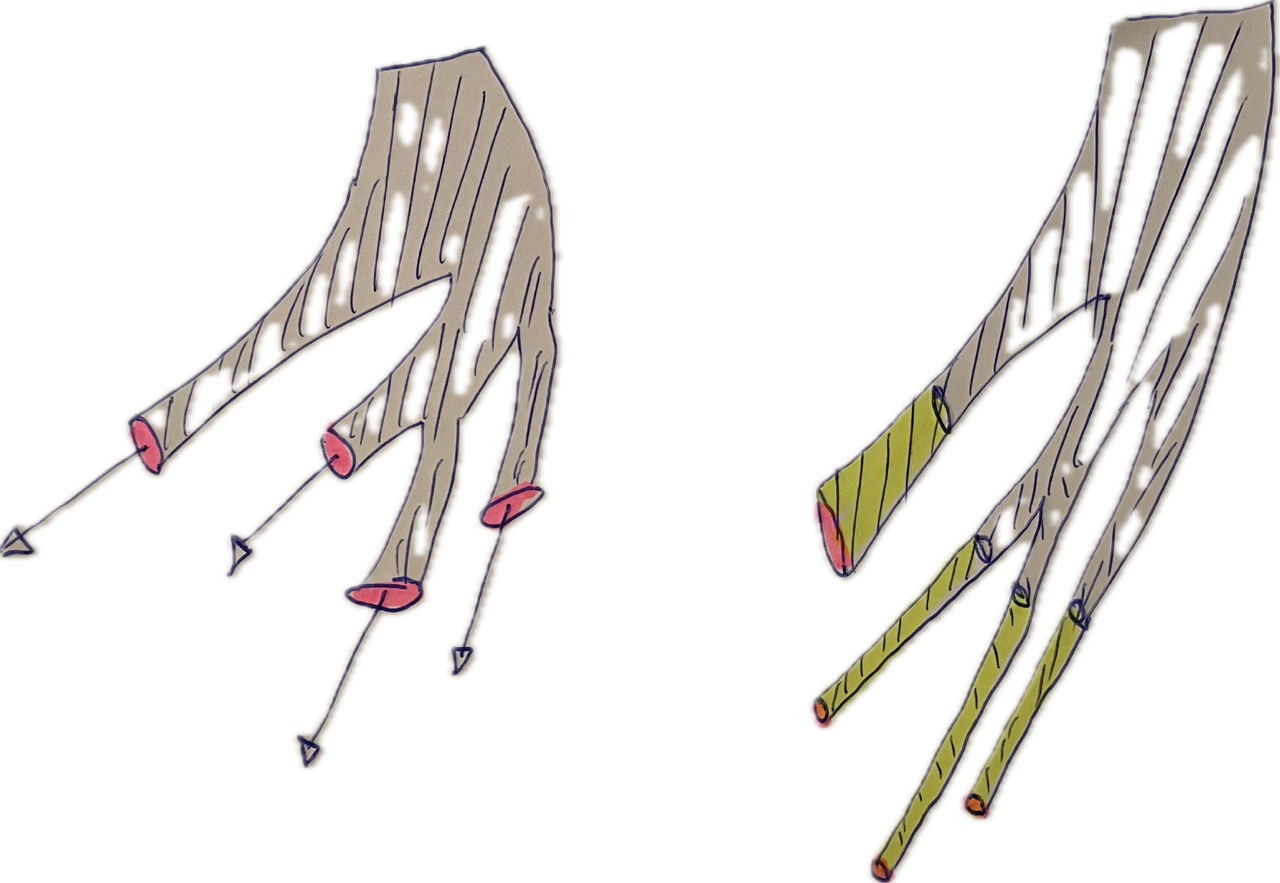

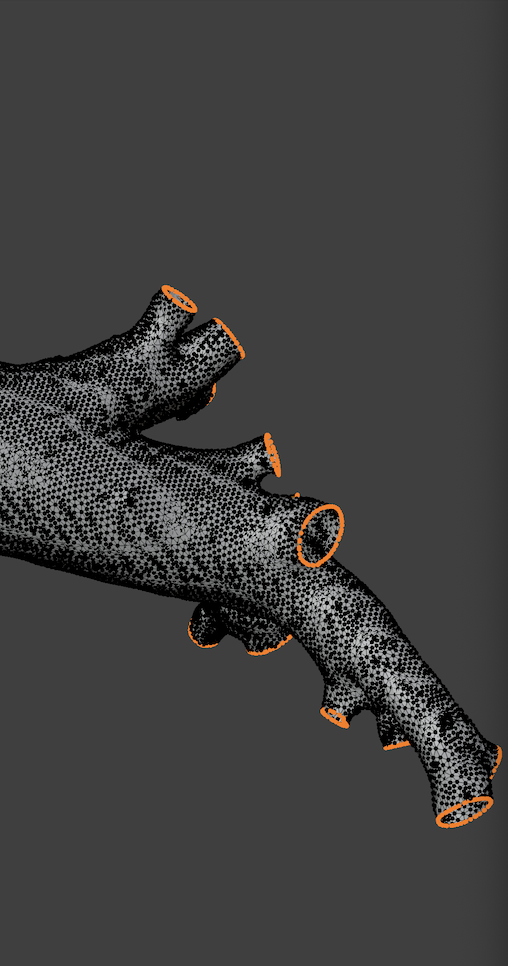

Est il possible de prolonger sans les boucher les extrémités d'une structure tubulaire creuse, en suivant la normale propre de chaque extrémité ? Quand j'essaye après avoir sélectionné tous les bords de mes extrémités (avec l'outil de sélection non-manifold), l'extrusion se fait dans un seul plan global, et non en suivant la normale à chaque extrémité Voici un schéma de ce que je cherche à obtenir
D'avance merci pour votre aide
14 Comments
Bonjour,
Pour conserver la normale de chaque tube, il suffit d'utiliser « Extrude Along Normals » sous « Extrude Manifold».
Les faces vont suivre l'extrusion. Pour conserver le tube, supprimer ces faces (X, Delete, Only Faces) et les recréer au point de départ (sélectionner les anneaux Shift Alt clic G, puis F pour recréer les faces).
J'espère que cela t'aidera.
Cdlt.

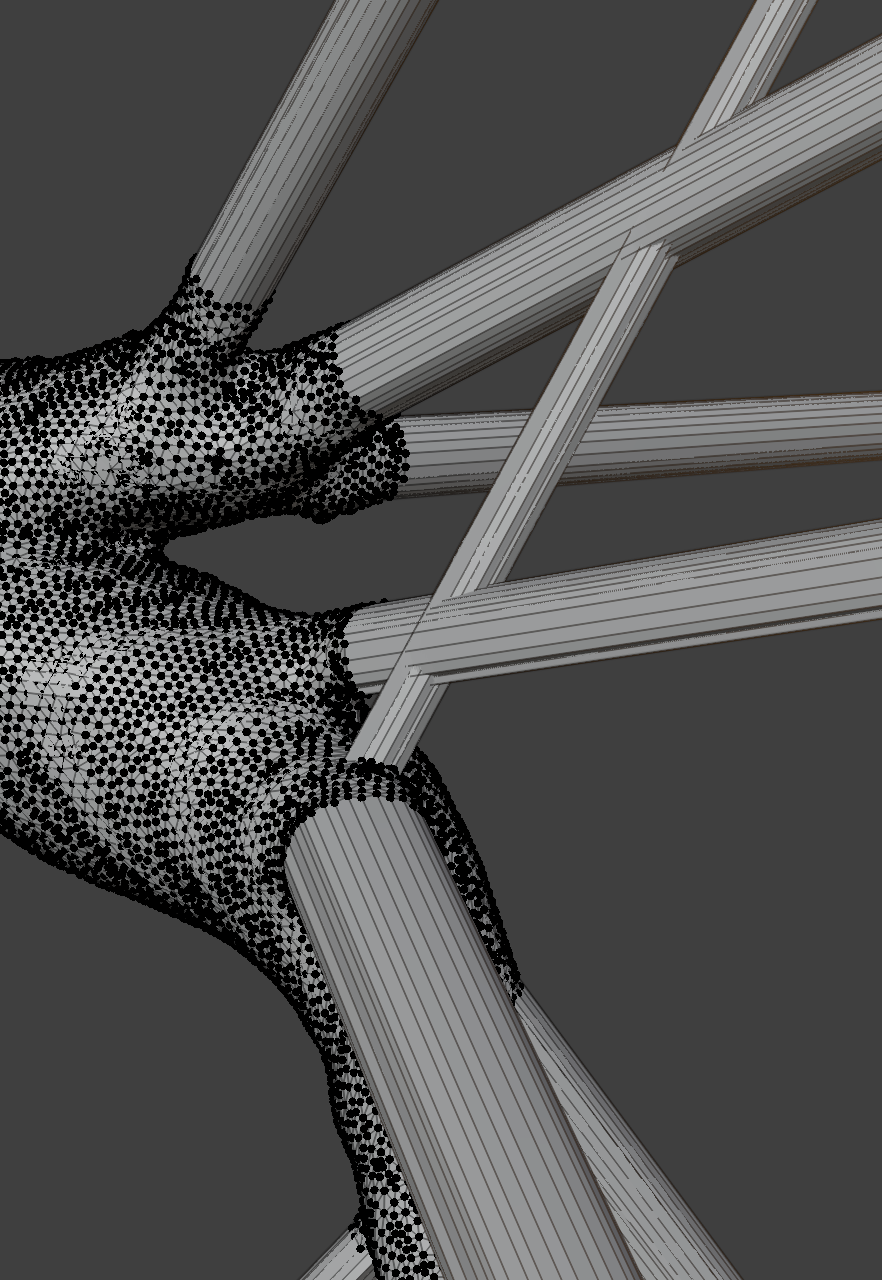

Malheureusement ça ne fonctionne pas, l'extrusion des arêtes continue de se faire selon une normale générale à l'objet, et non pas à la tranche de section de chaque tube .

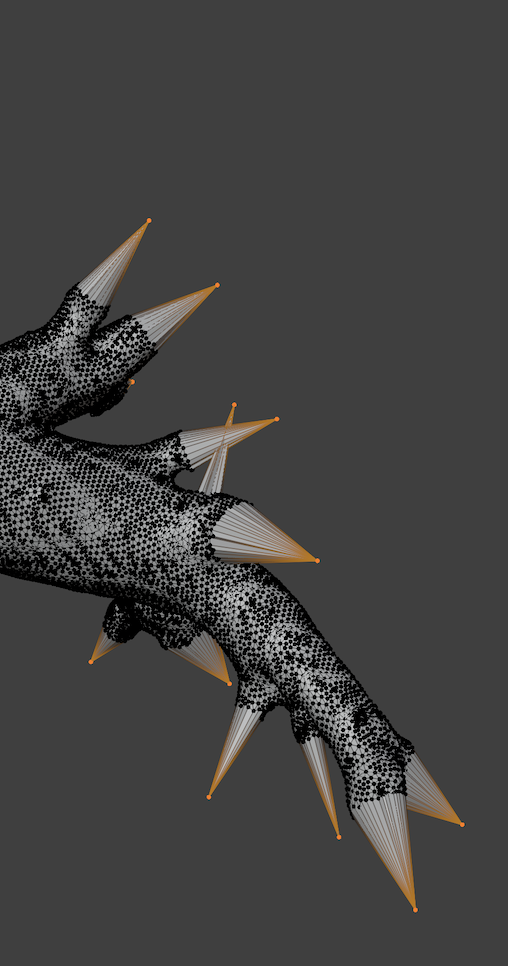

En utilisant la fonction fusion et "collapser" les sommets, puis en extrudant selon la normale ça fonctionne mais j'obtiens des pointes de crayons...
Bonjour,
Tu es dans l'espace 3D ou Grease Pencil ?
Peux-tu joindre ton fichier blend, ou la partie qui pose problème ?

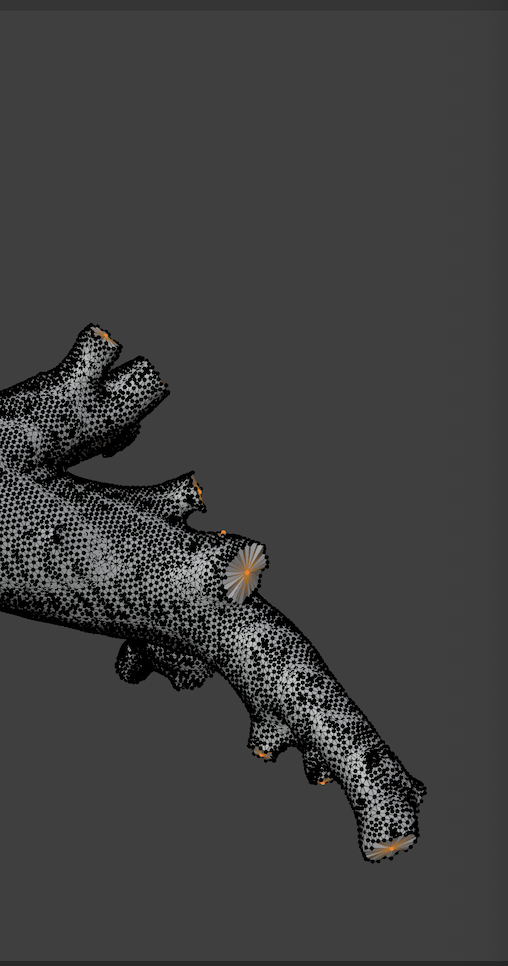

j'ai mis le résultat que j'obtiens en utilisant la méthode sus décrite A l'infini ça tend vers des cylindres en proximal, que je pourrais éventuellement recouper
Pourquoi faire un « collapse » ?
Une fois tes points sélectionnés, crée une face, touche F (addon F2 à activer dans la liste) ensuite tu pourras faire ton extrusion.
Je n'avais pas réussi à créer des faces sur les extrémités.
merci ça fonctionne =)
est il possible de supprimer les faces ajoutées ensuite ?
Naturellement, voir ma première réponse !
Cdlt.
Avec plaisir !
parfait
Y a t'il un moyen d'extruder toutes les extrémités d'une valeur précise ? (par exemple 5 mm), au lieu de le faire à l'oeil ?
Bonjour,
oui, c'est possible ! il suffit de saisir la valeur de l'offset, ou glisser le curseur, dans le menu qui apparaît en bas à gauche lors de l’extrusion.
Il est aussi possible d'utiliser le raccourci Alt E,
Sélectionner : « Extrude Faces Along Normals » puis saisir au clavier la valeur désirée (0.05 pour une extrusion de 5 cm)
Cdlt
